Инструкция по программе расчета кровель Rooftile
Инструкция к программе расчета металлочерепицы RoofTileRu.
Внимание! В связи с возможными обновлениями программы RoofTileRu и программы установки данная инструкция может содержать неточности.
Содержание:
- Лицензионное соглашение (удалено для краткости).
- Установка программы RoofTileRu (удалено для краткости).
- Получение ключа регистрации (удалено для краткости).
- Настройка.
- Расчет скатов.
- Проект.
- Расчет комплектующих.Расчет комплектующих
- Восстановление размеров скатов по проекции.
- Контактная информация.

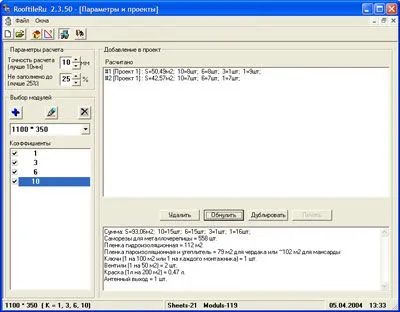

4. Настройка.
Для корректной работы программу требуется настроить. При первом запуске программы все настройки выставлены оптимально и подходят для большинства расчетов. Изменить следует только настройки, связанные с разрешением вашего экрана и драйвера монитора, а также в случае отличия размеров металлочерепицы от установленных. Для расчета металлочерепицы требуется задать размеры модуля в миллиметрах: полезную ширина листа металлочерепицы и высоту от "ступеньки" до ближайшей "ступеньки", а также указать количество модулей в листах стандартной длины.
Для примера по умолчанию заданы размер модуля 1100*350 мм и длины листов 1, 3, 6 и 10 модулей.
Точность расчета - расстояние, с которым программа сканирует чертеж ската по вертикали. Желательно, чтобы эта величина была кратна ширине модуля, в нашем случае 1100мм. Оптимальное расстояние для металлочерепицы 10мм. При некратном делении ширины на точность расчета ее значение принимает красный цвет.
Процент "Не заполнено до…" отвечает за то, какая в процентном выражении часть площади ската не будет покрываться целым модулем металлочерепицы. Например, некорректно рассчитывать лишний модуль, если остается незакрытым 1 см2 ската, или, например, посчитать лишним модуль при необходимости закрыть не весь модуль, а 99% его площади.
Текущие настройки отображаются в левом нижнем углу экрана. Если, предположим, листов каких-то длин временно нет, можно отжать галочку напротив отсутствующего размера. Не забудьте потом изменить настройку обратно для дальнейшего корректного расчета!
При необходимости можно настроить программу на любые длины металлочерепицы, введя, например, модуль высотой всего 100мм или даже 10мм и множество коэффициентов.
Учтите, что количество модулей и точность расчета влияют на скорость расчета.
Программа позволяет хранить и выбирать несколько настроек с разными размерами. В том числе на программе можно считать и другие плиточные покрытия, например плиточные потолки или настенную плитку, панели вентилируемых фасадов и т.д.
5. Расчет скатов.
Пользуйтесь кнопками в окне расчета. Назначение каждой кнопки есть в подсказке, появляющейся при наведении курсора мыши на кнопку.

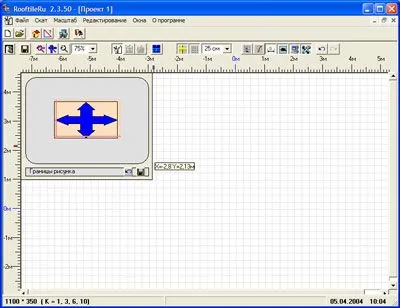

Для начала надо настроить размер "миллиметровки" и масштаб изображения в соответствии с размерами часто рассчитываемых скатов и разрешения экрана. Настройка осуществляется в списке "Масштаб", где можно выбрать значение из предложенных или ввести вручную, и кнопкой "Поменять границы вручную" путем перетаскивания синих стрелок на экране курсором мыши.
Скат рисуется как замкнутая плоскость путем обозначения узлов. При этом используются кнопки мыши:
- щелчок левой кнопкой на "миллиметровке" - узел
- щелчок левой кнопкой на границе ската - выделение ската
- двойной щелчок левой кнопкой на границе ската - создание нового узла
- нажатие и удержание левой кнопкой на узле - перемещение узла
- нажатие и удержание левой кнопкой на границе ската - перемещение ската
- щелчок правой кнопкой в процессе рисования - замкнуть скат
- щелчок правой кнопкой на границе выделенного ската - вспомогательное меню для работы со скатом
Внимание! Для замыкания ската используйте только правую кнопку мыши.
Размер ската выражается в метрах. Направление ската строго вертикально сверху вниз. Скат может состоять из нескольких кривых, из которых внутренняя считается вырезом (окном) в скате. Не рекомендуется считать разные скаты на одном рисунке.

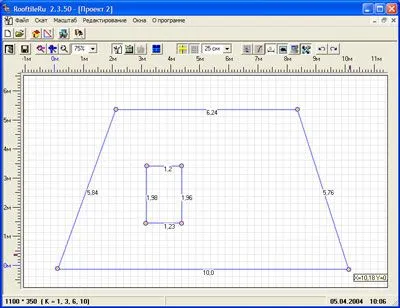

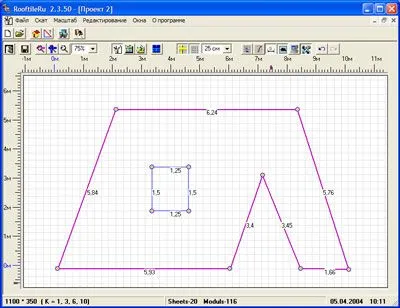

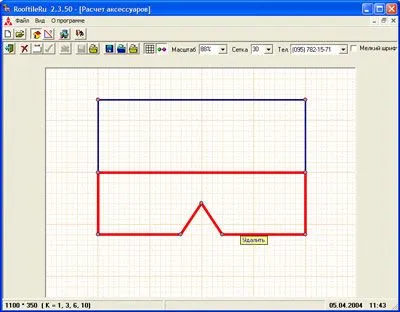

На рисунке ниже показан пример ската и его дальнейшего редактирования ската.
Прежде чем начать первый расчет, обратите внимание на кнопки "Приоритет горизонтальных линий". При расчете листов металлочерепицы программа старается считать их так, чтобы горизонтальные стыки листов металлочерепицы для красоты были на одном уровне. Если нажать данную кнопку, ее подсказка изменится на "Не учитывать горизонтальные линии". Данный вариант расчета, как правило, более экономичен, но менее красив.
Вторая кнопка, на которую стоит обратить внимание "Автоматический поиск базовой линии". Базовая линия необходима для начала раскладки листов металлочерепицы на скате как вверх, так и вниз от нее. Автоматический поиск базовой линии подходит для большинства расчетов, для этого кнопка должна быть нажата. Иногда программа некорректно считает скат, тогда необходимо отжать кнопку "Автоматический поиск базовой линии".

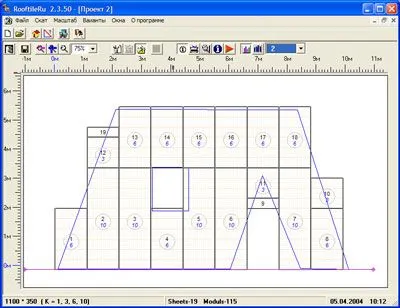

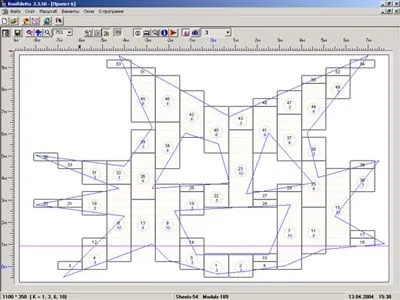

На рисунке ниже показан пример расчета ската.

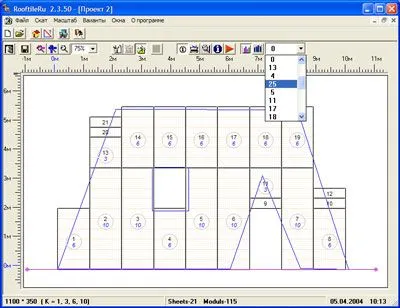

При автоматическом расчете программа выполняет до нескольких десятков вариантов расчетов и выдает самый экономичный из них. Программа умеет оптимизировать по двум параметрам: кнопки "Оптимизация по количеству листов" и "Оптимизация по количеству модулей". Текущее значение листов и модулей выводится внизу экрана. Выбрать вручную можно в списке мышкой или кнопками курсора.

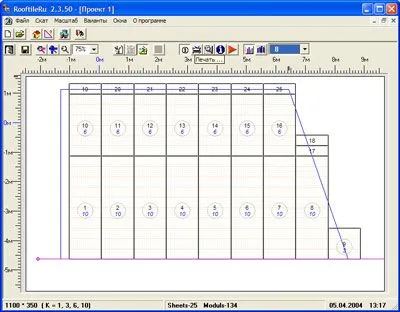

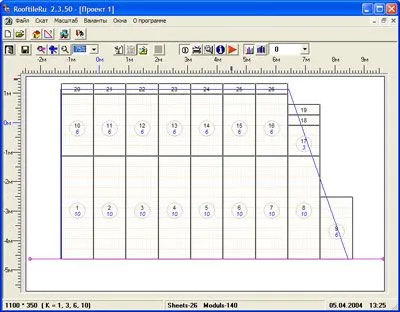

Иногда возникает ситуация, когда выбранный программой вариант расчета кажется нелепым, например, такая ситуация нередка в случае простых прямоугольных скатов.
Однако, надо помнить, что в установках программы есть опция не заполнять до определенного количества процентов от листа. Программа в соответствии с вашими настройками и старается экономить! Но прежде чем выбрать такой вариант, программа просчитала все возможные варианты - опять же в соответствии с установками точности расчета - и посчитала этот оптимальным. Вручную выберите наиболее подходящий вариант на ваш взгляд.
Начинать рисовать скат, как правило, следует с левого нижнего угла. Как только вы делаете первый клик мышкой на "миллиметровке", ноль горизонтальной и вертикальной осей автоматически перемещается в эту точку. При автоматическом поиске базовой линии это отражается лишь на удобстве пользования линейкой: при перемещении курсора вы будете видеть ширину и высоту в метрах на ползунках линейки. В результатах расчета базовая линия отображается отрезком сиреневого цвета.
Отказаться от ручного поиска базовой линии следует, например, при расчете небольших треугольных скатов слухового окна. Сама программа старается искать базовую линию снизу с учетом геометрии самых нижних линий чертежа ската и оптимального расположения модулей на скате.
Если отжать кнопку "Автоматический поиск базовой линии", расчет будет производиться от "нуля" горизонтальной и вертикальной осей. Поэтому первым кликом можно задать необходимое положение базовой линии. В этом режиме программа считает всего один вариант расположения листов металлочерепицы.
Внимание! Чтобы изменить положение базовой линии после рисования, необходимо кликнуть на чертеже провой кнопкой мыши, одновременно нажав на кнопку Alt на клавиатуре.
После того, как вы остановились на каком-либо варианте расчета, его можно отредактировать, добавив, удалив или заменив листы металлочерепицы. После ручного редактирования возможность выбора другого варианта расчета пропадает.
6. Проект.
Для суммирования скатов всей кровли, листов, площадей, расчета саморезов, паро- и гидроизоляционной пленки, утеплителя, вентиляционных выходов и краски в программу введено понятие проект. Добавить скат в него можно кнопкой "Добавление в проект" или при запросе перед печатью.
Просмотр, корректировка, печать и дублирование скатов (чтобы не считать одинаковые скаты дважды) можно осуществлять в окне, доступном при нажатии кнопки "Базовые параметры".
Каждый скат и результаты расчетов можно сохранить во внутреннем формате программы для последующего редактирования.
7. Расчет комплектующих.
Для расчета комплектующих нажмите кнопку "Расчет комплектующих". Пользуйтесь кнопками на окне расчета. Назначение каждой кнопки есть в подсказке, появляющейся при наведении курсора мыши на кнопку.
Проще сего загрузить скат из большого количества образцов кнопками "Загрузить рисунки кровли из файла" или "Загрузить образец кровли из файла". В дальнейшем вы сами можете пополнять образцы.

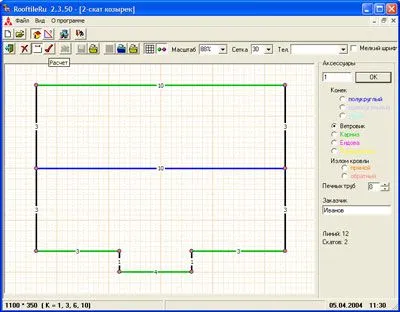

Нажимая-отжимая кнопку "Простановка размеров кровли" можно переходить в режимы редактирования и простановки размеров. Для каждой линии следует указать:
- длину в метрах до второго знака после запятой (для этого удобно пользоваться цифровыми клавишами и кнопкой Enter)
- каким элементом она является на скате (мышкой).
Не забудьте заполнить поле Заказчик.
Внимание! Только после указания всех длин и элементов, а также заполнения поля Заказчик становится возможен расчет.

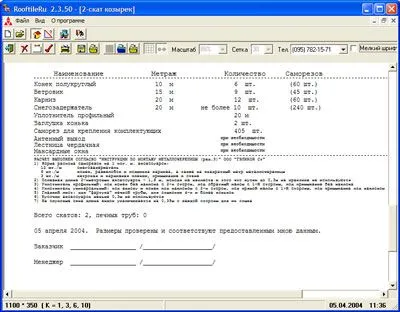

Полученный результат можно распечатать, сохранить как кровлю (с размерами) или сохранить как образец (без размеров). Если в образцах нет рисунка, который соответствует нужной форме кровли, или похожего для дальнейшего редактирования, нарисуйте его самостоятельно.
Помните: кровлю нужно рисовать отдельно каждый скат. Каждая кровля должна состоять из законченных замкнутых плоскостей ската. Например, двускатная кровля рисуется так: сначала один скат, потом другой.
Каждый отдельный скат рисуется в режиме рисования как замкнутая плоскость путем обозначения узлов. При этом используются кнопки мыши:
- щелчок левой кнопкой на "миллиметровке" или на границе ската - узел
- щелчок правой кнопкой на границе ската - выделение ската и вывод меню
- щелчок средней кнопкой на границе ската - создание нового узла
- щелчок средней кнопкой на узле - удаление узла
- нажатие и удержание правой кнопкой на узле - перемещение узла
- щелчок правой кнопкой в процессе рисования - замкнуть скат или, если узлов меньше трех, - отменить рисование,
8. Восстановление размеров скатов по проекции.

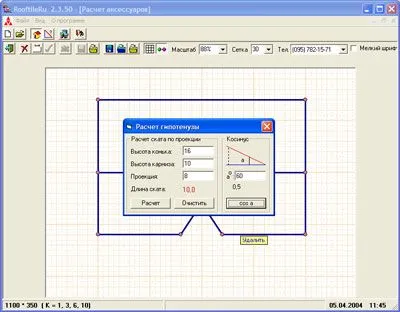

Для восстановления размеров скатов по проекциям предназначено окно, вызываемое кнопкой "Расчет ската по проекции".
При рисовании стремитесь, чтобы скат занимал большую часть площади. Если скат сложный, перед выводом на печать установите галочку "Мелкий шрифт".
9. Контактная информация.
По всем вопросам, связанным с приобретением и регистрацией, обращайтесь в OOO "МК-профиль" по электронному адресу www.rooftile.ru или телефону +7 (495) 782-1571
