Инструкция по монтажу кровельной плитки Pikipoika
1. "Пикипойка" - кровельная плитка подходит для самых разнообразных типов скатных крыш с уклоном 1:3 (18°) и более, а с нижним ковром (К-ЕЛ 50/2200) может монтироваться даже на кровлю с меньшим уклоном 1:5 (12°). Нижний ковер рекомендуется использовать всегда для сложных форм крыши. Плитки крепятся с помощью самоклеящегося слоя битума, находящегося не нижней стороне плитки, и фиксируются гвоздями. Кровельные плитки имеют малый вес, легко обрабатываются и настилаются.
2. Укладка кровли начинается с подготовки основания, которое должно быть ровным и прочным. В качестве такого основания может быть использована влагостойкая фанера, шпунтованная или обрезная доска, влажность которой не должна превышать 20%. Стыки досок располагают на месте опор, и доски должны проходить, как минимум, через два пролета. Необходимо оставлять достаточный зазор между досками, учитывая возможную дилатацию (расширение), вызванную влажностью и изменением температуры. Толщина фанеры или доски зависит от расстояния между стропилами при снеговой нагрузке 1,8 кН/м2 и точечной нагрузке 1,0 кН. Если в качестве основания используется существующая рубероидная кровля, то она должна быть плотной, ровной и сухой.
| Шаг стропил, мм | Толщина фанеры, мм | Толщина доски, мм |
|---|---|---|
| 600 | 12 | 20 |
| 900 | 18 | 23 |
| 1200 | 21 | 30 |
3. Подкладочный (нижний) ковер К-ЕЛ 50/2200 прибивается поверх основания. Ковер рекомендуется использовать для сложных форм крыши. Он служит укрепляющим слоем, повышает сопротивляемость кровли ветровым нагрузкам, а также улучшает гидроизоляционные свойства. При уклоне менее 1:3 подкладочный ковер укладывается по всей площади, при уклоне более 1:3 - в местах ендов, карнизов, конька, примыканий и на торцах. Укладка ковра начинается снизу, с нахлестом 10 см. Швы проклеиваются и фиксируются гвоздями с шагом 20 см.
4. Карниз отделывается перед монтажом кровли. Существует два варианта конструкции карниза:

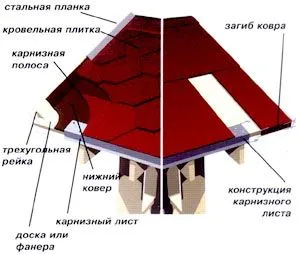

- На карнизные свесы укладываются карнизные стальные листы внахлест 3 см и прибиваются с шагом 10 см в шахматном порядке. Далее на карнизный лист монтируется самоклеящаяся карнизная полоса, с которой предварительно снимается защитная пленка. Нижний край полосы должен доходить до карнизного угла. Полоса укладывается без бокового нахлеста и фиксируется гвоздями с шагом 20 см.
- Верхний край карнизного свеса закругляется. Карнизная лента загибается на 1,5 см через край карниза и фиксируется гвоздями через каждые 5 см. Нахлест карнизных полос в местах стыков 5 см. Конструкции подходят также для фронтонного карниза. Однако рекомендуется применять рейку со снятой фаской или треугольную рейку. Для оформления фронтона можно использовать специальные торцевые металлические планки с полимерным покрытием. В карнизной части, на подкладочный ковер K-EL 50/2200, закрепляются планки держателей желобов водосточной системы, если это предусмотрено.
5. Ендова укладывается поверх подкладочного ковра и соответствуетцвету кровельной плитки. Края проклеиваются клеем и фиксируются гвоздями с шагом 10 см. В качестве ендовы может использоваться карнизная полоса 1,1х10м или Супра 7 (0,7x1 Ом) и Супра 10 (1,1х7м)
6. Монтаж битумных гонтов начинается от центра нижнего карниза в направлении фронтонных карнизов. Первый ряд гонтов укладывается так, чтобы кончики лепестков плиток не доставали до карниза 3 см, при этом закрывали бы места стыков карнизных полос. В битумных гонгах Пикипойка 2 имеются самоклеящиеся полосы, с которых снимается защитная пленка по мере их укладки. Благодаря верхней направляющей полосе, симметричность укладки контролируется непосредственно во время монтажа. Гонты монтируются без бокового нахлеста и фиксируются 4-6 гвоздями с отступом 2-3 см от верхнего края прорезей. Следующие ряды укладываются так, чтобы концы лепестков второго ряда совпадали бы с верхними краями прорезей первого ряда и перекрывали крепеж. Гонты отрезаются вровень с краем фронтонного карниза и проклеиваются на ширину 10 см. Если во фронтонном карнизе применяется треугольная рейка, то гонты крепятся поверх реек так, чтобы они доходили до наружной линии карниза. При укладке гонтов на ендову рекомендуется использовать доску для обрезки краев. От центра ендовы до края скошенных плиток должна оставаться открытая полоса шириной 15 см. Скошенные края плиток в ендовах дополнительно промазываются клеем Пикипойка.
7. Вентиляционные выходы, в том числе небольшие проходки уплотняются следующим образом: в нижнем ковре вырезается отверстие на 10 мм меньше диаметра трубы; вокруг проходки монтируется специальный герметизирующий фартук в соответствии с инструкциями производителя; между уплотнительным фартуком и битумной плиткой приклеивается небольшая полоска нижнего ковра. Проходка может быть также уплотнена при помощи герметизирующей полосы Пикибанд АЛ.
8. Дымовые трубы, кровельные купола в т. ч. большие проходки изолируются следующим образом: в основание трубы для закругления угла монтируется треугольная рейка. Полосы нижнего ковра поднимаются на высоту 30 см и приклеиваются клеем для швов Пикипойка. В бревенчатых домах, где наблюдается движение кровельной конструкции, в т.ч. проходок, не рекомендуется закреплять нижний ковер. Ряды плиток монтируются до верхнего края реек у нижнего основания и боковых граней проходки. Основание трубы герметизируется полосами верхнего ковра, которые заводятся по граням на высоту 30 см. С нижней и боковых сторон проходки полосы заходят поверх плитки, а с верхней стороны под плитку, как минимум на 15 см. Полосы приклеиваются полностью к нижнему ковру и плиткам клеем Пикипойка. Для предотвращения попадания воды между ковром и проходкой, места примыкания могут закрываться специальными металлическими планками.
9. Конек выполняется из специальных коньковых плиток. Перед монтажом коньковую полосу необходимо разделить на плитки по перфорации. После удаления защитной пленки, плитка прибивается к коньку четырьмя гвоздями с одной стороны, а с другой просто приклеивается на предыдущую плитку внахлест 12 см. Крепеж остается невидимым. В местах изгибов и наружных ендов также используется коньковая плитка.
Укладка битумных гонтов может также осуществляться в осенне-зимний период. Для обеспечения надежного приклеивания плиток, клейкую поверхность рекомендуется подогревать строительным феном. При температуре воздуха ниже 5°С битумные гонты и комплектующие элементы следует хранить в тепле до момента их укладки.
